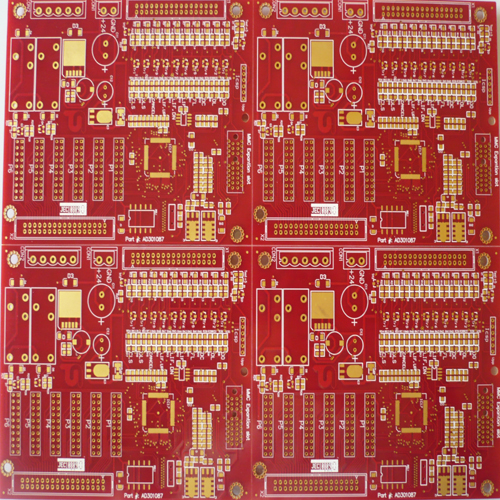

برد الکترونیکی ( برد مدار چاپی )

برد الکترونیکی یا برد مدار چاپی یکی از مفاهیم کلیدی در صنعت الکترونیک است. برد الکترونیکی که از مجموعه‌ای اتصالات و مدارهای الکترونیکی تشکیل شده است، می‌تواند یک طرفه (یک لایه مس)، دو طرفه (دو لایه مس) یا حتی چند لایه (Multi Layer) باشد؛ به‌طوری‌که قطعات الکترونیکی همانند مقاومت، خازن، آی سی و … بر روی آن مونتاژ شده و جهت استفاده در تجهیزات الکترونیکی و صنعت بکار می‌رود. ماده خام تشکیل دهنده این بردها از متریال‌های مختلفی مانند فایبر، راجرز، تفلون، فلکسی بل و … ساخته شده و با ضخامت‌های متفاوت در بازار عرضه می‌گردند. استاندارد جهانی تولید بردهای مدار چاپی بر اساس استاندارد UL وIPC  بوده و در جهان الکترونیک طراحی این بردها از نرم‌افزار Protel استفاده می‌گردد.

برد الکترونیکی در همه محصولات الکترونیکی مورد استفاده قرار میگیرد. فشاری که برای کاهش اندازه و هزینه تولید بر روی تولیدکننده های محصولات الکترونیکی است، ما را بر آن داشته تا بهترین راه حل ها را در تولید PCB به کار بندیم. دیگر موارد بُرد مدار چاپی شامل سیم بسته‌بندی و ساخت و ساز نقطه به نقطه می‌باشد که باعث مسیریابی قطعات الکترونیکی روی برد می شود. برد الکترونیکی نیازمند طراحی‌های اضافی برای ترتیب مدار دارد، اما ساخت و مونتاژ می‌تواند به صورت خودکار و اتوماتیک باشد. ساخت مدارهایی با بُرد مدار چاپی نسبت به دیگر روش‌های سیم کشی به عنوان اجزاء نصب شده و سیم کشی با یک بخش واحد، ارزان‌تر و سریع تر است. علاوه بر این، خطاهای سیم کشی اپراتور هم حذف می‌شوند.

هنگامی که برد تنها دارای اتصالات مسی است و هیچ اجزای تعبیه شده دیگری ندارد، آن را بُرد چاپ سیم کشی (PWB) یا برد سیم کشی حک شده می‌نامند. اگر چه دقیق تر، واژه بُرد چاپ سیم کشی کمتر استفاده می‌شود. برد مدار چاپی همراه با قطعات الکترونیکی است که مونتاژ مدار چاپی (PCA) و یا مونتاژ برد مدار چاپی (PCBA) نامیده می‌شود. واژه استفاده شده IPC برای بردهای مونتاژ شده، مونتاژ کارت مدار (CCA) می‌باشد، که مربوط به بُرد پشت‌های مونتاژ شده آن است. برد مدار چاپی واژه‌ای است که به‌طور غیررسمی برای هر دو برد خالی و مونتاژ شده استفاده می‌شود.

در سایت جهان الکترونیک میتوانید با تکمیل فرم سفارش PCB از طریق سایت، سفارش گذاری کنید.

اگر بخواهیم دقیقتر برد مدار چاپی را توضیح دهیم. برد مدار چاپی از لایه های مختلفی ساخته شده است. لایه ها عبارتند از سیلک اسکرین، سولدرماسک، مس و FR4

FR4

معمولا از شیشه فیبر است که رایج ترین ماده در این صنعت است. FR4 به برد مدار چاپی سختی و ضخامت لازم را می دهد. بیشترین ضخامت برد مدار چاپی 1.6mm است.

مس

در برد مدار چاپی ارزان فقط در یک سمت برد مس داریم. لایه های مس را می توان از یک لایه تا 16 لایه و حتی بیشتر داشت. چگالی مس ها متفاوت است. اغلب بردها یک اونس مس در فوت مربع است اما در برد الکترونیکی قوی دو یا سه اونس مس نیز است. هر اونس مربع معادل 35 میکرومتر در هر اینج است.

سولدرماسک

بالای لایه مس لایه سولدر ماسک به منظور محافظت از لایه مس در برابر هرگونه ضربه قرار دارد. رنگ های متفاوتی از سولدرماسک را در مرحله تولید برد در جهان الکترونیک اعمال می کنیم.

سیلک اسکرین

این لایه حروف، اعداد و نمادها را به برد الکترونیکی اضافه می کند تا فرآیند مونتاژ برد آسانتر انجام گیرد. همینطور برای مشخص کردن نوع عملکرد هر پین یا LED مورد استفاده قرار می گیرد.

کلیه موارد بالا در جهان الکترونیک از مشتری در قالب فایل گربر دریافت و نظرات ایشان اعمال می شود. در مقاله هزینه و تکنیک تولید برد الکترونیکی جدید می توانید مسائل فنی دیگری راجع به برد الکترونیکی مطالعه بفرمایید.
